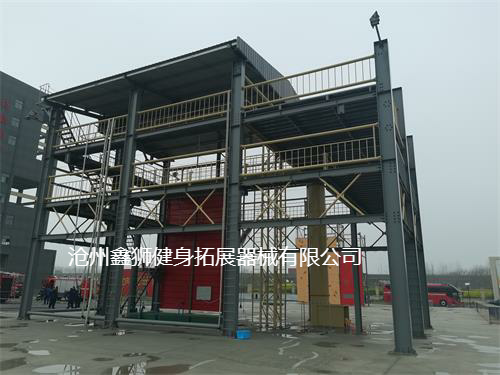

1、绳索救援架体尺寸：长≥10 米，宽≥8米，高 ≥18 米。

2、主体框架由主立柱及横梁组成：立柱规格包括：340x250x9x12mmH 型钢，横梁规格包括：248x124x5x8mm H 型钢， 200x100x5.5x8H 型钢，材质均为 Q235；架体承载用钢丝绳全部采用直径≥12 毫米不绣钢钢丝绳,材质： 304。地上为 5 层， 一层为地面，二层高度为 3.45 m(室外地坪至二层站台)，三层高度为 6.75 m(室外地坪至三层站台)， 四层高度为 10.05 m(室外地坪至四层站台)，五层高度为 13.35 m(室外地坪至五层平台)；

3、个人垂直救援训练区：沿立柱四周距室外地坪高 4.5m 处设置横杆（规格为 248x124x5x8mm H 型钢）,横杆上每间隔 500mm 设置锚点,锚点采用不绣钢加长 M16 吊环螺丝。

4、深井救援训练区：架体五层平台中间位置设置竖井口，直径分别为φ600、φ800，可做深井救援训练功能使用。井口设置可锁闭模拟污水井盖。井口上侧设有安全保护锚点。

5、竖梯攀登及救援训练区：外侧设有两个攀爬竖梯训练器材，高度 11m，间距 0.6m，爬梯直通四 层走廊平台，管材规格为φ76x2.5mm 圆管。

6、（倾角、低岩角）滑轮拖拉救援训练区：架体两侧高度为 9.7 m 处设置横梁（规格为 248x124x5x8mm H 型钢）,横梁上每间隔 500mm 设置锚点。

7、团队水平训练提升与下放救援训练区：四层高度为 10.05 m(室外地坪至四层站台)；跨度 6.1 米、两侧平台纵深 0.85m，平台底部主管设置锚点，可挂锚点训练；

8、锚点与绳结训练区：架体五层平台四周上侧 1.9m 处设置锚点保护杠，外探 600mm。

9、屋顶救援技术救援训练区：塔顶设置坡面顶棚，顶棚后侧为平面，宽度约 3.6m,前侧为破面， 角度为 10°，顶棚边至屋脊顶的垂直高度约为 1.5m，屋顶面积不小于 90 平方米。框架主管为 60*40 矩形管焊接而成，采用 0.5mm 彩钢瓦封闭。塔顶四周设置安全护栏，高度不小于 1.0m,护栏管主料φ 32x2.5 圆管、φ26x2.0 圆管，材质均为 Q235；屋面板为 1.5mm 厚镀锌瓦楞钢板，下铺设 C 型钢檩条， 规格 120*60*20。另 5 层平台设置直梯，可直接通向塔顶。

10、墙面训练区：1）墙面板规格：宽 2.4 米，二、三、四层高均为 3.3 米，墙面板总高度不小于 13.2 米 2）室外地坪到二层窗台木板上沿的高度为 4.25 米（应含 0.05米厚的木板），二层站台距地面 3.45m，第二层窗台至第三层窗台木板为 3.3 米，以上楼层相同。窗口尺寸为宽 1.1 米、高 1.87 米，窗口两侧 距墙边为 0.65m，窗口设有可更换的木质窗台板、窗台木板尺寸为 1100*350mm，厚度 50mm 厚木板；每 层窗台板上沿至本楼层地面高度为 0.8m（含窗台板的高度），突出塔壁 0.05 米。3）墙面板采用 2mm 厚钢板，离地 1 米处设置 50mm 厚木方。

11、重物提升训练区：设施内部设置钢制楼梯，可通向各层训练面，楼梯外宽度 900mm，净宽 780mm, 主支撑钢架采用 120x60x3.0mm 矩形管，梯蹬采用厚 2.5 mm 防滑钢板一次冷弯成形，斜梯扶手采用φ 42x2.5 ㎜圆管，扶手支撑φ26x2.5 ㎜圆管；上述材质均为 Q235。

绳索救援训练设施基础预埋：

采用钢筋混凝土结构，独立基础，加固做地圈梁，混凝土强度等级 C30，防雷接地，

绳索救援训练设施训练科目：（1）个人竖直救援训练区、（2）竖井救援训练区、（3）竖 梯攀登及救援训练区、（4）（倾角、低岩角）滑轮拖拉救援训练区、（5） 团队水平训练提升与下放救援训练区、（6）锚点与绳结训练区、（8）屋顶救援技术救援训练区、（9）训练学员攀绳、攀爬挂 钩梯、 攻坚技巧悬垂下降、二节三节拉梯、（10）重物提升训练区等科目。
